在高达数十米的智能仓库全自动立体库中，那个沿着狭窄巷道高速、精准穿梭的“钢铁巨人”——堆垛机，无疑是整个系统的绝对核心。它如同一个不知疲倦的“仓库管理员”，精准地执行着每一个入库和出库指令。
但它究竟是如何工作的？其内部复杂的堆垛机结构图是怎样的？又是如何通过电控系统，实现毫米级的精准定位？
这篇文章，将作为一份详尽的技术白皮书，为您彻底剖析堆垛机工作原理。见田科技将以工程师的视角，带您深入这台“高速电梯”的内部，从它的机械构造，到它的电气灵魂，再到一次完整的作业流程，让您对这个复杂的机电一体化系统，有一个清晰、透彻的理解。

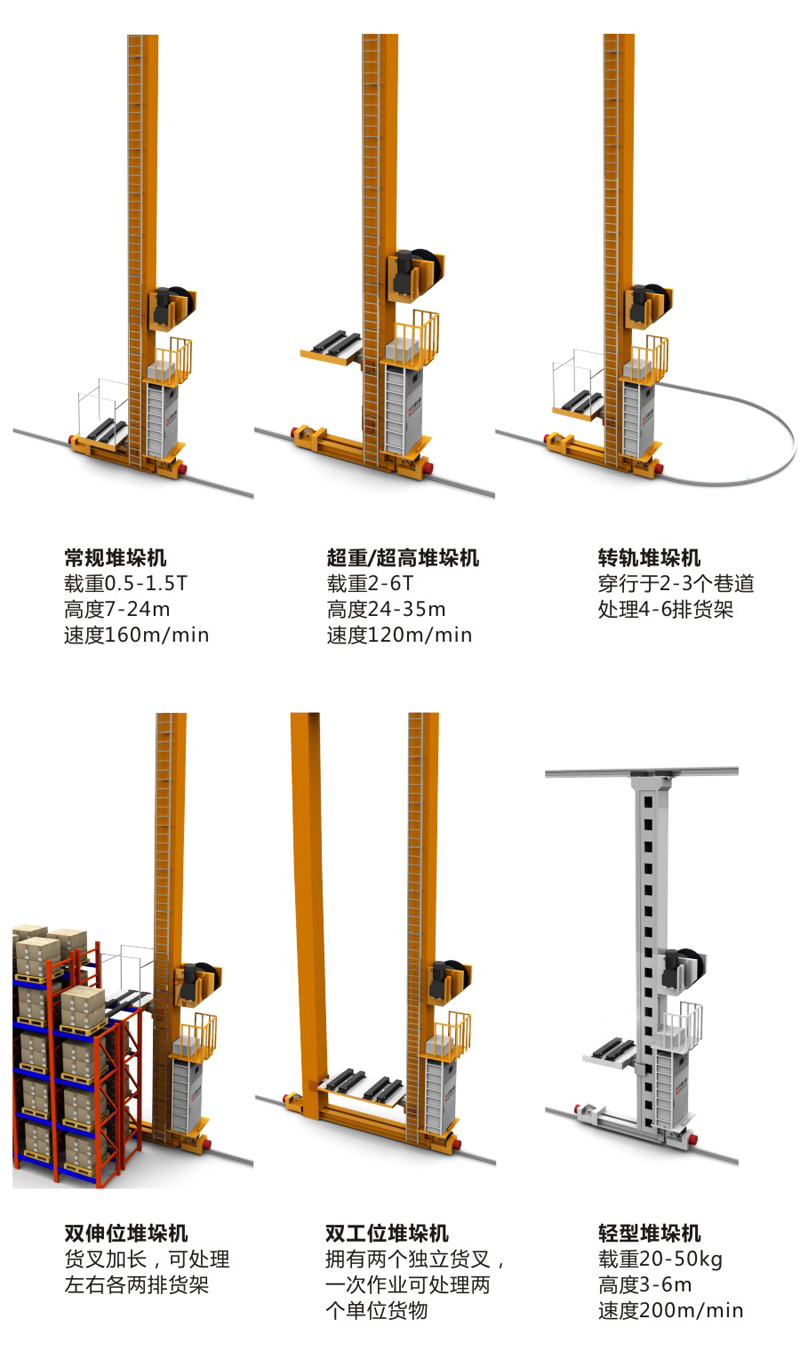

什么是堆垛机，它的核心作用是什么？
堆垛机定义：堆垛机（StackerCrane），是自动化立体仓库（AS/RS）中，用于在巷道内沿轨道运行，并通过货叉的升降和伸缩，将货物单元（通常是托盘或料箱）存入或取出高层货架的专用起重运输设备。
堆垛机作用：它的核心作用只有两个，但至关重要：
高层存取：将位于巷道口的货物，精准地存放到深达数十米、高达数十米的任意一个货位上。
快速搬运：将货架深处的任意一个货物，快速地取出，并搬运至巷道口的输送线上。
堆垛机的“骨骼”：核心机械结构图解
要理解堆垛机的工作原理，我们必须先了解它的“身体构造”。一台典型的双立柱托盘堆垛机，其机械结构主要由三大运动机构组成，分别对应着三维空间中的三个运动轴。
1.水平驱动机构（X轴）
组成：主要由位于下横梁上的驱动电机、减速机、行走轮和制动器构成。
作用：负责驱动整个堆垛机，沿着铺设在地面上的高精度轨道，在巷道方向上做高速的水平往复运动。
2.垂直升降机构（Y轴）
组成：主要由驱动电机、减速机、卷筒、钢丝绳（或链条）、以及承载货物的“载货台”构成。
作用：负责驱动载货台，沿着立柱上的导轨，做高速的垂直升降运动。
3.伸缩货叉机构（Z轴）
组成：安装在载货台上的、通常为三级或四级伸缩的精密货叉。
作用：这是直接与货物交互的“手臂”。它负责在载货台到达指定货位高度后，向左或向右伸出，将托盘精准地叉起或放下。
揭秘“灵魂”：堆垛机工作原理和电控系统
如果说机械结构是堆垛机的“骨骼”，那么电控系统就是它的“大脑”和“神经”。
核心组成：主要由PLC控制器、多个变频器（分别控制X/Y/Z轴电机）、激光测距传感器、地址认址片、红外检测传感器、以及无线通讯模块等构成。
工作逻辑：
接收指令：PLC通过无线网络，接收来自上层仓库控制系统（WCS）的作业指令（如：到第5排、第8层、第2列，取出托盘）。
定位与计算：PLC根据激光测距仪和地址认址片读取的实时位置，与目标位置进行比较，计算出三轴电机需要运行的距离和速度曲线。
驱动执行：PLC向各个轴的变频器发出指令，精准地控制三轴电机同时启动、加速、高速运行、减速、并最终平稳地停止在目标位置。
状态检测：遍布机身的各种传感器（如货叉有货/无货检测、货物外形轮廓检测），会实时将状态反馈给PLC，确保每一步动作都安全、准确。
一次完整的出库作业：看懂堆垛机的工作过程
现在，让我们像看一部堆垛机工作原理动画演示一样，来走一遍完整的出库流程：
任务下达：仓库管理员在电脑上点击“出库”，WMS/WCS系统向巷道内的堆垛机，发出一条指令：“取出A-05-08-02货位的托盘”。
三轴联动：堆垛机接收指令后，水平行走（X轴）和垂直升降（Y轴）的电机同时启动，以最优的“斜线”轨迹，高速、平稳地驶向第五排、第八层货架的目标位置。
精准定位：在接近目标时，堆垛机自动减速，并通过激光测距和地址编码器进行二次精定位，最终载货台的垂直位置和整机的水平位置，与目标货位的误差不超过±5毫米。
货叉伸出：定位完成后，载货台上的伸缩货叉（Z轴）向目标货位伸出，其前端的传感器检测到托盘后，会有一个微小的提升动作，将托盘抬起。
货叉缩回：货叉载着托盘，平稳、快速地缩回到载货台的中心位置。
返航与卸货：堆垛机再次三轴联动，高速返回到巷道口的指定出库位置，货叉伸出，将托盘轻轻地放在出库输送线上。
任务完成：堆垛机向WCS系统反馈“任务完成”信号，等待下一个指令。
整个堆垛机工作过程，通常在1-2分钟内完成，高效、精准、无人化。
总而言之，堆垛机工作原理的核心，可以概括为：以PLC控制器为大脑，以变频驱动技术为核心，通过激光等多种传感器进行精准定位，最终驱动X、Y、Z三个维度的机械机构，实现高速、精准、自动化的货物存取作业。
它不是一台简单的机器，而是一个集精密机械、电力拖动、自动化控制、传感技术、计算机技术于一体的高度复杂的机电一体化系统。深刻理解其工作原理，不仅能帮助您在进行自动化立体仓库规划时做出更专业的决策，更能为您在未来的设备维护和故障诊断中，提供最根本的思路和依据。
